产品概述

通过研究发现，目前三相不平衡自动调节装置的三种模式都存在各自的缺点：

1、 换相开关方式存在安装点的选取难、安装工作量大、换相存在短时供电中断不易满足后续用电设备对供电可靠性要求高的需求、目前设备间组网通信可靠性差等问题；

2、 电容器形式存在设备笨重、调节效果差、容易出现无功过补、欠补、不能真正实现三相负荷平衡等问题；

3、 电力电子型设备存在功耗大、设备长期户外大功率运行稳定性差、需要强制散热给后续维护带来巨大的劳动强度、不能真正实现三相负荷平衡等问题；

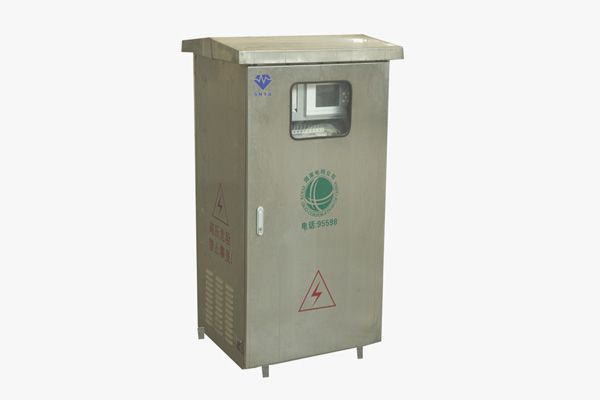

针对目前三相不平衡自动调节装置的工作模式存在的问题，我公司提出一种新型的三相不平衡自动补偿方案。该方案是充分吸收以上三种模式的优点同时避免其缺点的三相不平衡解决解决方案。SPC-ZT201装置是专用于提升配电台区电能质量的新型电容与电力电子相结合的装置。

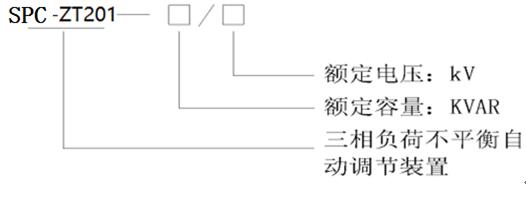

型号含义

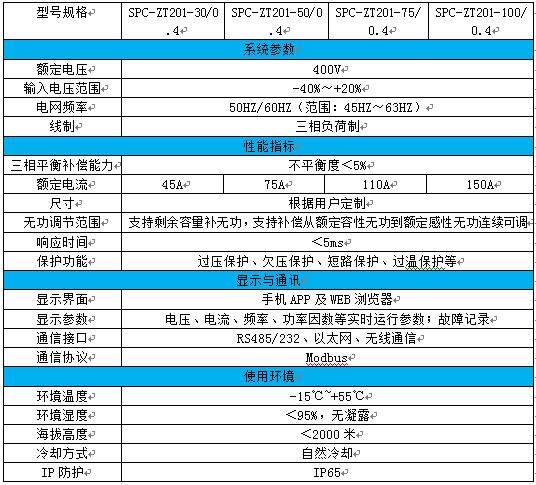

技术参数

型号规格 SPC-ZT201-30/0.4 SPC-ZT201-50/0.4 SPC-ZT201-75/0.4 SPC-ZT201-100/0.4

系统参数

额定电压 400V

输入电压范围 -40%～+20%

电网频率 50HZ/60HZ（范围：45HZ～63HZ）

线制 三相负荷制

性能指标

三相平衡补偿能力 不平衡度＜5%

额定电流 45A 75A 110A 150A

尺寸 根据用户定制

无功调节范围 支持剩余容量补无功，支持补偿从额定容性无功到额定感性无功连续可调

响应时间 ＜5ms

保护功能 过压保护、欠压保护、短路保护、过温保护等

显示与通讯

显示界面 手机APP及WEB浏览器

显示参数 电压、电流、频率、功率因数等实时运行参数；故障记录

通信接口 RS485/232、以太网、无线通信

通信协议 Modbus

使用环境

环境温度 -15℃~+55℃

环境湿度 ＜95%，无凝露

海拔高度 ＜2000米

冷却方式 自然冷却

IP防护 IP65

产品功能

1、基本功能

 解决三相负荷不平衡问题，进而解决由于三相负荷不平衡而导致的线损增加，中性线电流大等问题；

 动态补偿系统无功，使无功达到就地平衡；

 改善由于三相负荷不平衡和功率因数偏低而导致的电压质量问题；

 改善用电低谷三相电压偏高的问题。

2、保护功能

 过压保护

 欠压保护

 短路保护

 负序保护

 过补偿保护

 防雷双重保护

3、测量功能

 电压

 电流

 有功功率、无功功率、功率因数

 频率

 谐波

4、人机交互

产品特点

1、 混合型的电力电子三相负荷自动平衡装置

2、 基于负荷中心就近安装

3、 基于自然冷却的逆变器技术

4、 三电平拓扑结构，高频化，高功率密度，重量轻，占地面积小；

5、 内置EMI高频滤波器及LC滤波支路，保证输出电流正弦，不对电网产生污染；

6、 可实时动态补偿谐波、无功及三相不平衡，同时具备改善电网电压过高过低的能力；

7、 无级可调的感性及容性无功输出能力，克服电容器分级补偿出现的过补、欠补、容量衰减等问题；

8、 可控电压源工作模式，可适应电网的阻抗变化，不与系统发生谐振；自动限流功能，避免装置过载输出；

9、 完善的保护及在线监测功能；远程无线（有线）组网，具备数据远传及云平台数据采集；

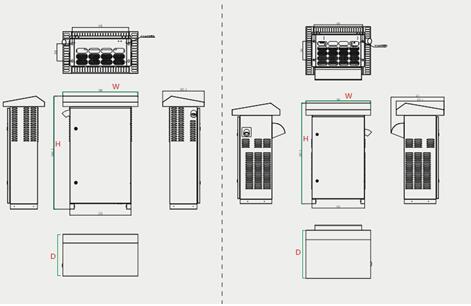

外形尺寸图
