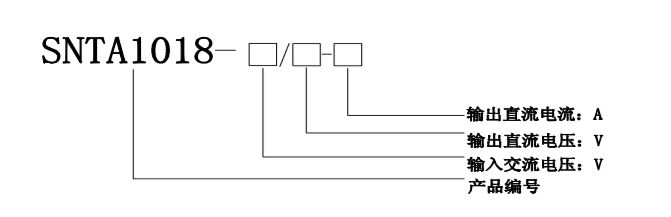

一、装置简介

1、变频器在进线电压跌落到不小于20%的额定电压，持续时间不大于0.5S的区域内，能够可靠供电，保障供电对象的安全运行。

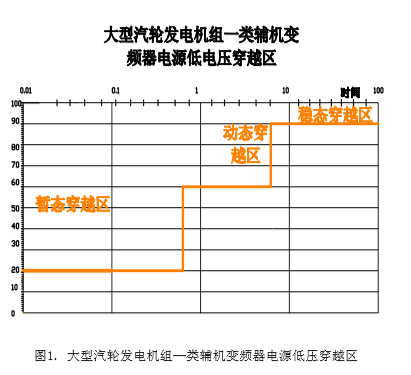

2、变频器在进线电压跌落到不小于60%的额定电压，持续时间不大于5s的区域内（见图1），能够可靠公司按，保障供电对象的安全运行。

3、变频器在进线电压跌落到不小于90%的额定电压，持续时间不小于5s的区域内（见图1），能够可靠供电，保障供电对象的安全运行。

 1.2、低电压穿越变频器应用范围

火电厂给煤机变频器短时（小于5s）中断供电将会造成损坏、机组停机或机组输出功率大量降低，影响电网安全运行。在火电厂，给煤机（给粉机）变频器是重要的辅机设备，目前大多采用变频调速方式运行，因缺乏对变频器低电压闭锁保护方面的认识，很多电厂并没有认识到变频器会在电网低电压闭时引起全炉膛灭火保护（MFT）动作跳机。

对于电网来说，电网故障时电压会瞬时降低，亟须有功支持维持系统频率，但此时电厂再出现解网情况会使电网更加恶化，后果非常危险。火电厂的给煤机（给粉机）变频器抗低电压能力是必要的。如果火电厂因雷击、电气设备短路、接地等引起电网和电厂用电短时电压降低，造成变频器动力电源低电压和变频器控制电源低电压，这些变频器低电压闭锁保护会动作，安装有变频器的辅机（电动机）会停止运行，造成停炉、停机事故，导致局部电网失去稳定，对电网产生重大影响。

近年来，发电公司和设计单位在许多火电厂辅机的设计上都越来越倾向于采取变频器技术，但是，多数变频器低电压穿越能力差，甚至根本不具备这种能力，可以说，火电厂辅机不具备低电压穿越能力的问题在全国范围内普遍存在。

火力发电辅机、石化企业的低电压电动机大量采用变频驱动，当企业供电网出现“晃电”时，由于变频器不具备低电压穿越功能，触发了变频器的、低电压保护功能，引起变频器不锁输出，导致低电压动机暂停运行，直接影响生产连续性和经济性。

因此，思能达与国内高校、科研机构、发电厂合作开发、推出变频器低电压穿越电源装置SNTTA1018，可以彻底解决现有变频器不能抗晃电、低电压穿越装置带来的巨大安全隐患，为电厂安全可靠运行保驾护航。

二、工作原理简介

装置基本原理如图2所示，变频器低电压穿越装置的电源侧取自系统三相交流配电电源或（和）直流保安段电源，负载侧与低压变频器的直流输入侧连接。在系统电压正常的状态下，电能通过系统交流回路送入变频器交流输入端子，SNTA1018装置处于热自备状态，不参与变频器运行。当系统交流电压发生跌落，SNTA1018装置的控制系统实时监测到电压跌落，从热自备状态快速进入运行状态，向变频器的直流输入端输出直流电压，维持到可包装变频器输出功率、点击转矩、点击转速均不变的电压水平，在系统电压跌落结束，系统电压恢复正常后，SNTA1018装置回到热自备状态，变频器的供电回复由三相交流送电回路提供。

三、技术特点

1、零响应时间

SNTA1018装置采用自主独创的热备份旁路电路，在系统电压正常的情况下，装置工作于热备份状态，变频器由电力系统直接供电，电源变换模块部分处于待机状态，不参与装置运行。由此降低SNTA1018装置中电力电子器件投入使用的工作时间，减少装置的损耗，降低故障概率。电网处于故障时，装置自动从热备份状态转到运行状态，完全无过渡时间，对变频器无任何冲击，无过渡，真正做到零响应时间。

2、免维护的应用

SNTA1018装置采用免维护设计，其使用过程中无需工作人员对其进行任何操作和维护。该装置集成定期自检功能，对于自检中发现的问题，具备强大的故障自诊断功能，并可将故障诊断结果通过硬接点、通讯等多种方式上送至后台管理系统，方便故障的统计与记录。

3、完善的保护功能

核心部件为目前世界上最先进的IPM模块，具备过温、过压、过流保护功能。装汉子自身具备自检、过温过流、过压二级保护功能。双重保证装置安全可靠运行。

4、友好人机交互界面

SNTA1018装置采用10.4寸超大LCD液晶显示屏就地显示，提供完善的时间、故障记录查询存储功能，并支持实时记录电网电压波形功能，能够重现故障前2s的电压波形数据，数据可以保存1年不被擦除。

5、宽温度范围

核心部件采用国际一流知名品牌。如功率半导体器件为目前世界上最先进的第六代IGBT，其结温耐受能力达175℃以上。SNTA1018装置整机的稳定运行温度范围可达到-20℃—+55℃。可实现各种恶劣工况下的长寿命运行。

6、定制化产品，接线简单，界面友好，易于操作

接线方式非常简单，基本配置中仅包含交流动力电缆、直流动力电缆与二次硬接点端口。同时，依据现场需要，可扩展以太网、CAN网、485等多种通讯方式与后台连接。

7、分布式供电解决方案，提高系统整体可利用效率

可以为每台变频器配备独立的SNTA1018装汉子，任意一台变频器的故障均不会影响到其他系统的安全运行，提高了系统整体的可利用效率与可靠性。同事在安装方式上，SNTA1018装置与变频器就近安装，最大限度的缩短了电联连接线的长度，极大的降低了连接线路短路风险。

8、支持多级并联

可以支持多机并联，最大可并联20台，最大装机容量可达400KVA满足各种工况下的变频低电压穿越功能。
